PV Busbar Ribbon საწარმოო ხაზი

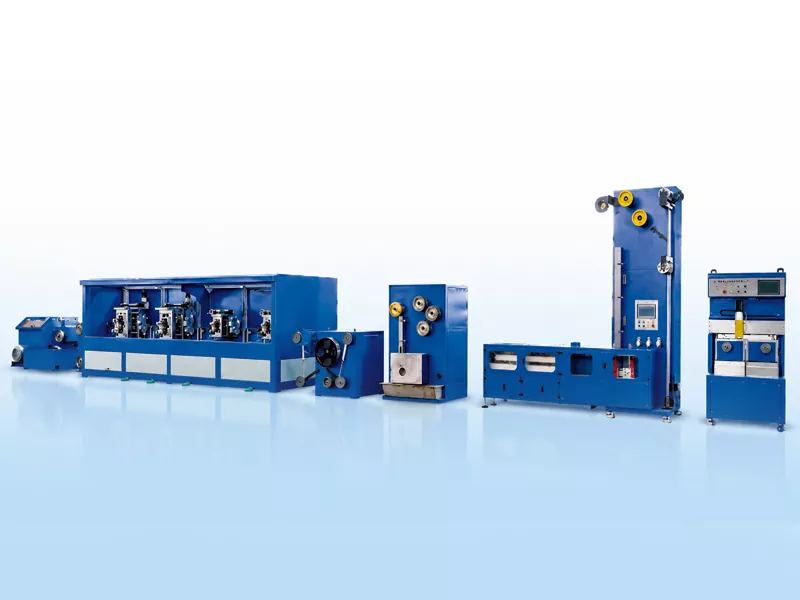

GRM PV Busbar Ribbon საწარმოო ხაზი შექმნილია TU1 ჟანგბადის გარეშე სპილენძის მრგვალი მავთულის უწყვეტად დასამუშავებლად მაღალი სიზუსტის თუნუქით დაფარული ბრტყელ გამტარ ლენტად. ხაზი შესაფერისია PV ურთიერთდაკავშირების ლენტის, სამარშრუტო ლენტის და ამრეკლავი ზოლის ლენტის წარმოებისთვის.
სრული ხაზი აერთიანებს მავთულის ხაზვას, ზუსტი გორვას, უწყვეტი ანეილირების, ნაკადის დამუშავებას, თუნუქის ცხელ ჩაღრმავებას და ავტომატურ აღებას. ის ეხმარება PV ლენტის მწარმოებლებს აკონტროლონ სიგანე და სისქის სიზუსტე, თუნუქის საფარის ხარისხი, ზოლების სისწორე და გრაგნილის კონსისტენცია.
GRM ავტობუსის ლენტის წარმოების ხაზი არის დაახლოებით 26 მ სიგრძისა და 3 მ სიგანის, ჯამური ხაზის მასით დაახლოებით 14 ტონა. დიზაინის სიჩქარემ შეიძლება მიაღწიოს 150 მ/წთ-მდე, რაც დამოკიდებულია სპილენძის მავთულის ზომაზე, დასრულებული ლენტის ზომებზე, დამაგრების სიჩქარეზე და აღების მეთოდზე. ტიპიური წარმოების პირობებში, ყოველთვიური გამომუშავება შეიძლება მიაღწიოს დაახლოებით 60-80 ტონას.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

სპილენძის მავთულიდან დასრულებული ავტობუსის ლენტით

PV Busbar Ribbon საწარმოო ხაზი ძირითადად იყენებს სპილენძის მავთულს, როგორც ნედლეულს. მავთული ჯერ იჭიმება გასაგორებლად საჭირო დიამეტრამდე, შემდეგ კი ბრტყელ ლენტად ყალიბდება მრავალსადგამიანი ზუსტი მოძრავი გზით. გადახვევის შემდეგ, სპილენძის ზოლი გადის უწყვეტი ანეილით მისი მექანიკური თვისებების დასარეგულირებლად, რასაც მოჰყვება ნაკადად დამუშავება და ცხელი ჩაღრმავებული თუნუქის საფარი. საბოლოოდ, დასრულებული ლენტი იჭრება ავტომატური ასატანი სისტემით კოჭებზე ან ბლინების ხვეულებზე.

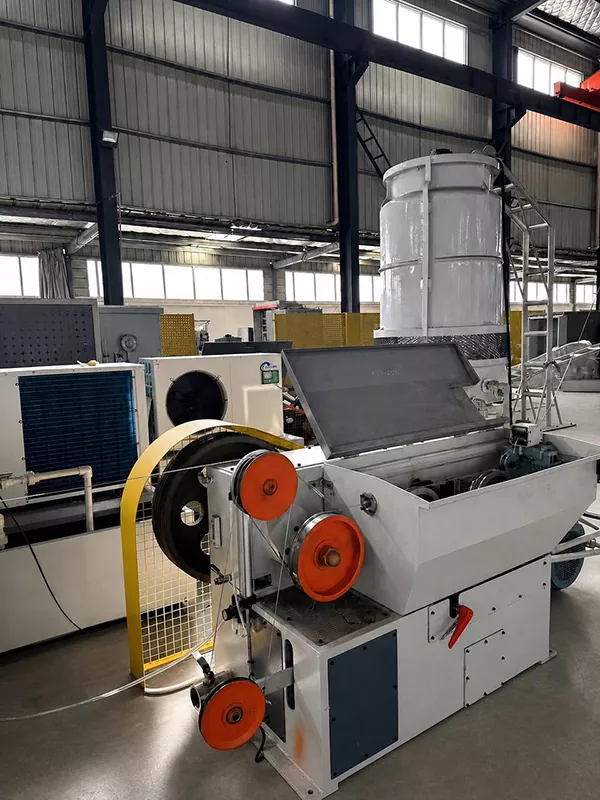

სახატავი მანქანა

სპილენძის მავთული იჭრება 2,6-3,0 მმ დიამეტრის მეშვეობით, მზად არის გადასახვევად.

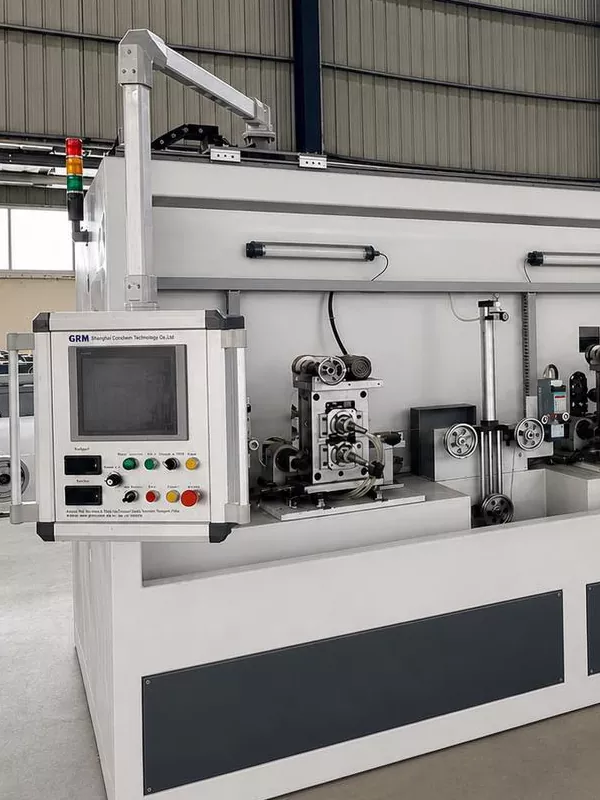

4 Roll Stand

მრგვალი სპილენძის მავთული შემოვიდა ბრტყელ ლენტად, კონტროლირებადი სიგანისა და სისქის სიზუსტით.

ანეილირება

მოკლე ჩართვის ანილირება გამოიყენება ინერტული აირის დაცვით და მოცირკულირე წყლის გაგრილებით სპილენძის ლენტის მექანიკური თვისებების გასაუმჯობესებლად.

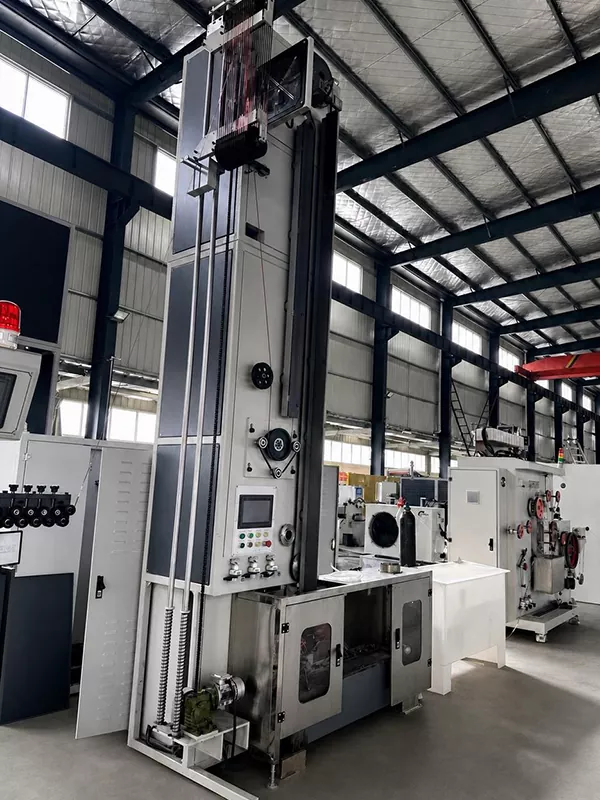

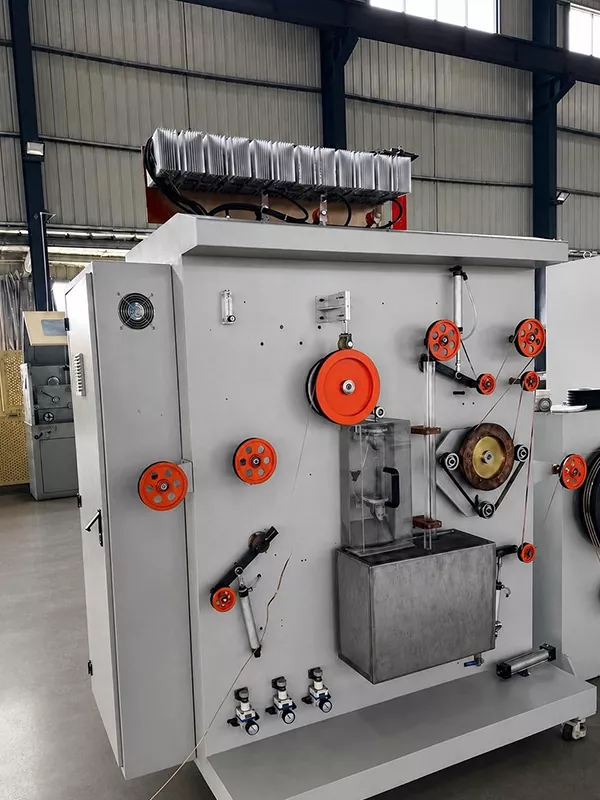

კალის საფარი

გამოიყენება თუნუქის ცხელი საფარი. საჰაერო დანები აკონტროლებენ თუნუქის ფენის სისქეს, ხოლო გაგრილების ვენტილატორები ხელს უწყობენ ზედაპირის ხარისხის სტაბილიზაციას. ცალმხრივი თუნუქის საფარის სისქე: 0,01-0,025 მმ.

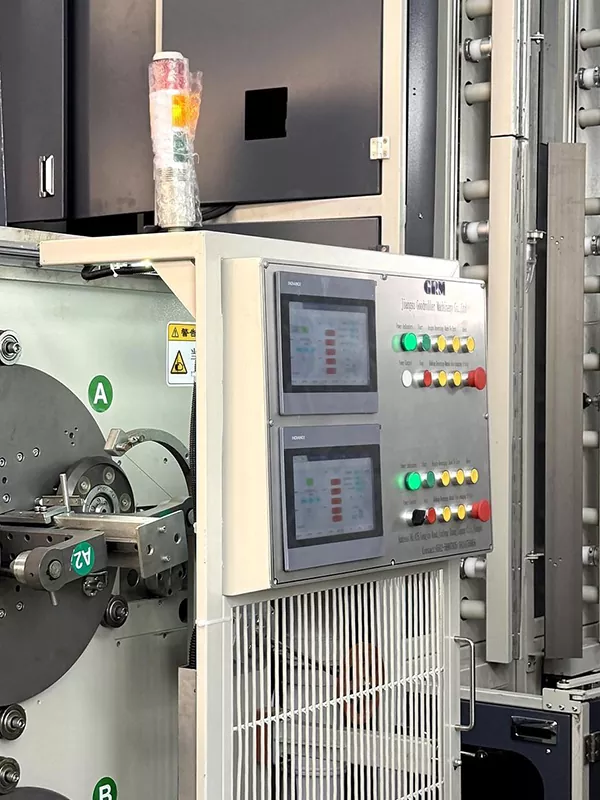

ავტომატური კოჭის შეცვლა

არჩევითი ფუნქციები მოიცავს სერვო ტრავერსიას, კოჭის ავტომატურ შეცვლას, ავტომატურ ჭრას და ავტომატურ დაკვრას.

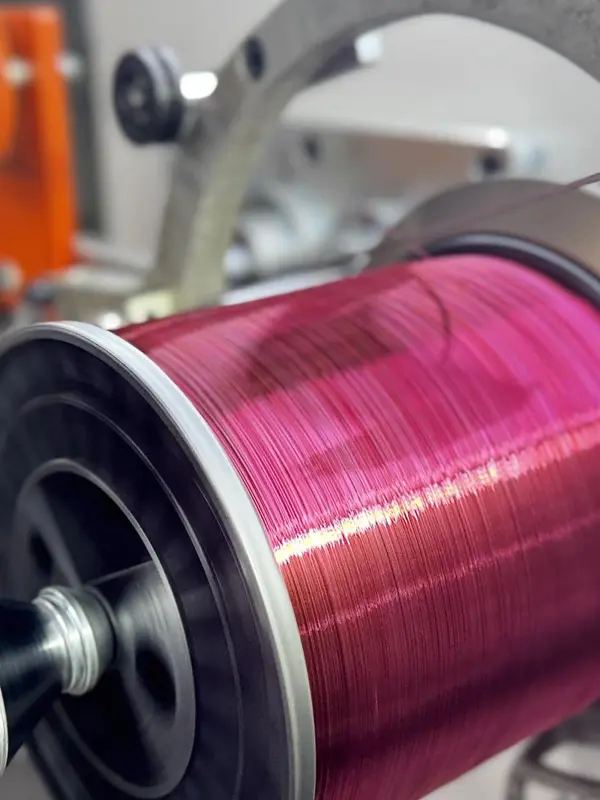

ზუსტი აღება

კოჭის გრაგნილი: 30 კგ-მდე.

ბლინების ხვეული გრაგნილი: სურვილისამებრ 1-2 კგ.

R&D და პატენტები

2015 წლიდან GRM აგრძელებს წარმოების აღჭურვილობის შემუშავებას PV ურთიერთდაკავშირების ლენტისთვის და ავტობუსის ლენტისთვის. კომპანიამ მოიპოვა მრავალი ტექნიკური პატენტი, რომელიც დაკავშირებულია ზუსტ გორვასთან, საწარმოო ხაზის ინტეგრაციასთან და PV ლენტის წარმოების პროცესებთან.

GRM დაპატენტებული ტექნოლოგიები PV ლენტის წარმოების აღჭურვილობისთვის

ძირითადი მახასიათებლები

უწყვეტი წარმოება სპილენძის მავთულის შეყვანიდან დასრულებული თუნუქით დაფარული ავტობუსების ლენტის გამომუშავებამდე.
გაუმჯობესებული განზომილებიანი თანმიმდევრულობა, საფარის ერთგვაროვნება და გრაგნილის ხარისხი.
დაძაბულობის კოორდინაცია და ავტომატური აღება ხელს უწყობს წარმოების შეფერხებების და ხელით ჩარევის შემცირებას.
მხარს უჭერს როგორც სტანდარტული ზოლის ლენტის, ასევე ამრეკლავი ზოლის ლენტის წარმოებას PV მოდულის მასალის სხვადასხვა მოთხოვნებისთვის.
უზრუნველყოფს PV ლენტის მწარმოებლებს ინტეგრირებული წარმოების გადაწყვეტით, რომელიც ორიენტირებულია პროცესის კონტროლზე, პროდუქტის თანმიმდევრულობასა და წარმოების ეფექტურობაზე.

ხშირად დასმული კითხვები

1.რა არის მზა პროდუქტის ზომის დიაპაზონი?

დასრულებული სიგანე: 3-8 მმ.

დასრულებული სისქე: 0,2-0,4 მმ.

2.როგორია ტოლერანტობის და მექანიკური თვისებების დიაპაზონი?

სიგანის ტოლერანტობა: ±0,085 მმ.

სისქის ტოლერანტობა: ±0.01 მმ.

დაჭიმვის სიმტკიცე: ≥260 მპა.

გამძლეობა: 90-130 მპა.

3.რა კალის საფარის მეთოდი გამოიყენება?

ხაზი იყენებს თუნუქის ცხელ საფარს, სრული დაფარვით ლენტის გარშემო, ორივე გვერდითი კიდეების ჩათვლით.

4.როგორ იზომება პროდუქტის სიგანე და სისქე?

ოთხსადგამი მოძრავი წისქვილის მეოთხე სადგამი აღჭურვილია ორი ლაზერული საზომი სისტემით, ერთი სიგანის და მეორე სისქის გასაზომად. გაზომვის მონაცემები შეიძლება იყოს ნაჩვენები HMI-ზე.

5.რა მასალების დამუშავება შეიძლება?

PV Busbar Ribbon საწარმოო ხაზი ძირითადად განკუთვნილია TU1 ჟანგბადის გარეშე სპილენძის მავთულისთვის. მორგებული კონფიგურაციები შეიძლება უზრუნველყოფილი იყოს სხვადასხვა სპილენძის შენადნობების, პროდუქტის ზომებისა და სპეციალური ლენტის მოთხოვნების შესაბამისად.
