ინტეგრირებული სახატავი და მოძრავი ხაზი ზუსტი სპილენძის ბრტყელი მავთულისთვის

GRM-ის ინტეგრირებული სახატავი და მოძრავი ხაზი ზუსტი სპილენძის ბრტყელი მავთულისთვის არის მორგებული სპილენძის ბრტყელი მავთულის წარმოების გადაწყვეტა, რომელიც აერთიანებს მავთულის ხაზვას, ზუსტი გორვას, ონლაინ გაზომვას და ავტომატურ აღებას ერთ უწყვეტ პროცესში. შექმნილია ტრანსფორმატორის დირიჟორებისთვის, CTC დირიჟორის წარმოებისთვის, ემალირებული მართკუთხა მავთულისა და ელექტროძრავის ბრტყელი მავთულის წარმოებისთვის, ხაზი აღწევს სიჩქარეს 400 მ/წთ-მდე. ეს ინტეგრირებული სისტემა აუმჯობესებს ეფექტურობას და ამცირებს მასალების დამუშავებას.

გამოკითხვის გაგზავნა

რეიტინგი: 5.0

(რეიტინგების რაოდენობა: 1)

პროდუქტის აღწერა

GRM ინტეგრირებული სახატავი და მოძრავი ხაზი აერთიანებს მავთულის ხაზვას, ზუსტ გორგალს, ონლაინ გაზომვას და ავტომატურ აღებას ერთ უწყვეტ წარმოების პროცესში. სისტემა შექმნილია მაღალი სიზუსტის სპილენძის ბრტყელი მავთულის დასამზადებლად, რომელიც გამოიყენება მაგნიტის მავთულის, ტრანსფორმატორის დირიჟორის, CTC დირიჟორის და EV ძრავის აპლიკაციებში.

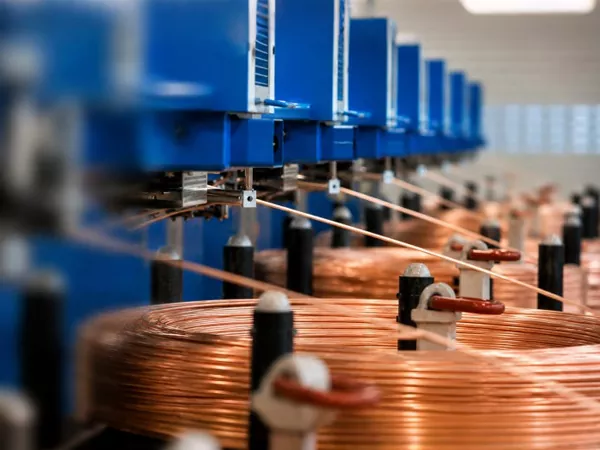

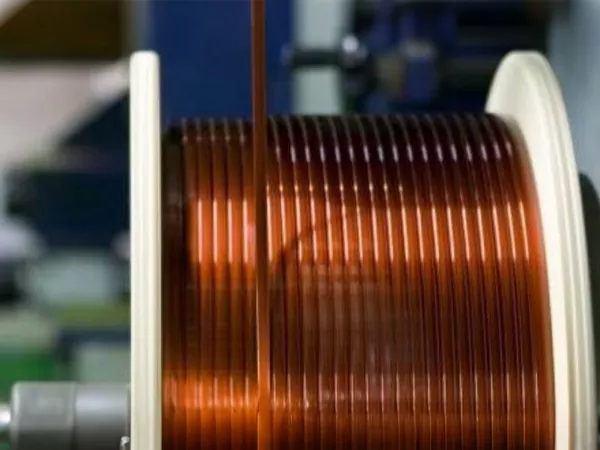

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ინტეგრირებული ბრტყელი მავთულის წარმოების ხაზი განკუთვნილია უწყვეტადსპილენძის მავთულის დამუშავება ზუსტი ბრტყელ გამტარებლებადმკაცრი განზომილებიანი ტოლერანტობით და ზედაპირის შესანიშნავი ხარისხით.

ხატვისა და მოძრავი პროცესების ერთ საწარმოო სისტემაში ინტეგრირებით, ხაზი მნიშვნელოვნად აუმჯობესებს წარმოების ეფექტურობას, ხოლო ამცირებს ხელით დამუშავებას და ინარჩუნებს პროდუქტის სტაბილურობას ხანგრძლივი წარმოების ციკლის განმავლობაში.

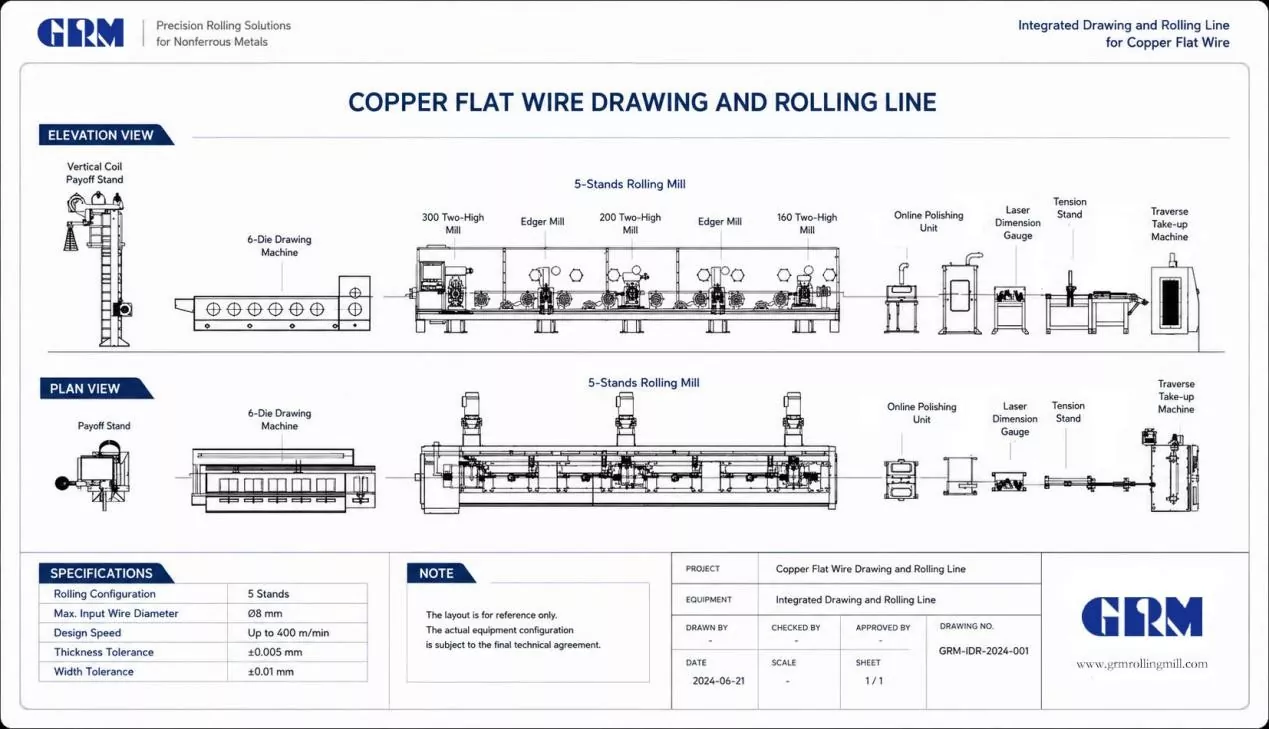

Integrated copper flat wire drawing and rolling line production process

მოქნილი და ეფექტური დიზაინი

ვერტიკალური კოჭის ანაზღაურებადი სადგამი: 1 კომპლექტი

DLF6D/500 Six dies სახატავი მანქანა: 1 კომპლექტი

ორი რულონის ზუსტი Rolling Mill: 3 კომპლექტი

გვერდითი მოძრავი წისქვილი: 2 კომპლექტი

ონლაინ გასაპრიალებელი და მტვრის შეგროვების მოწყობილობა: 1 კომპლექტი

ონლაინ სისქის და სიგანის საზომი მოწყობილობა: 1 კომპლექტი

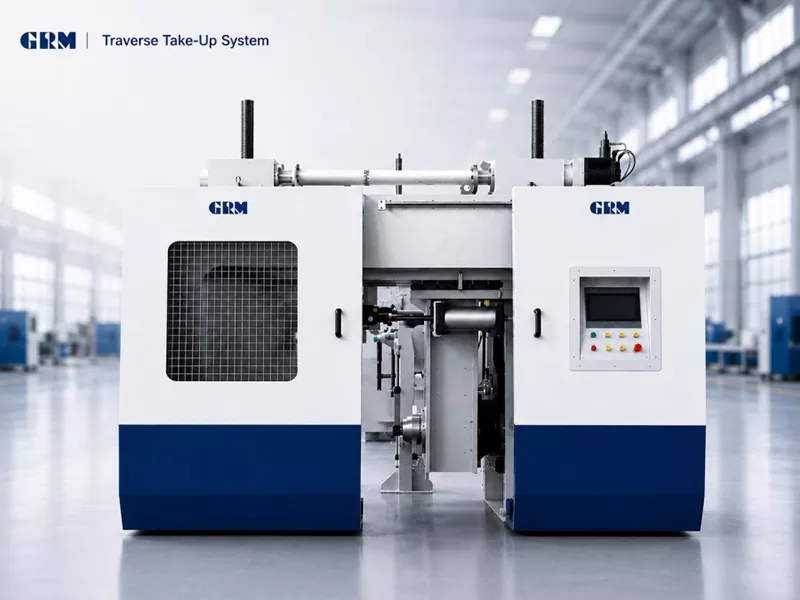

განივი აღების მანქანა: 1 კომპლექტი

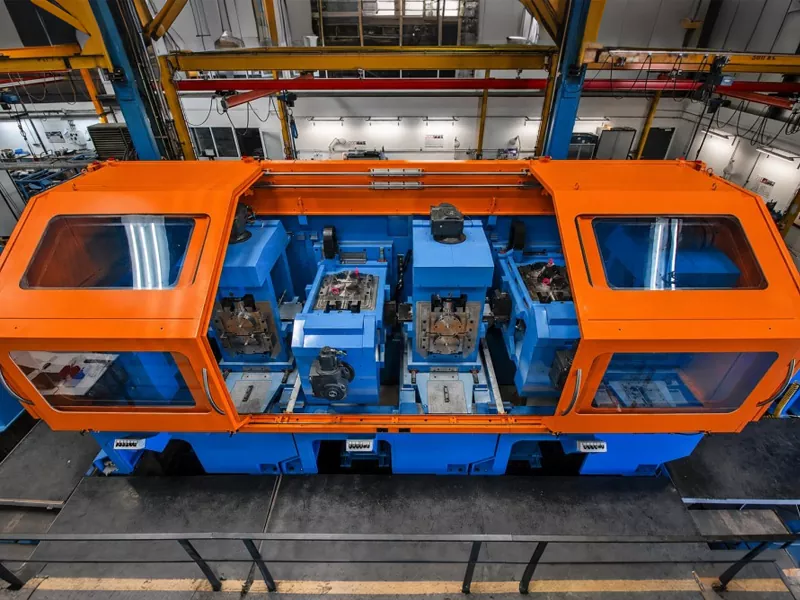

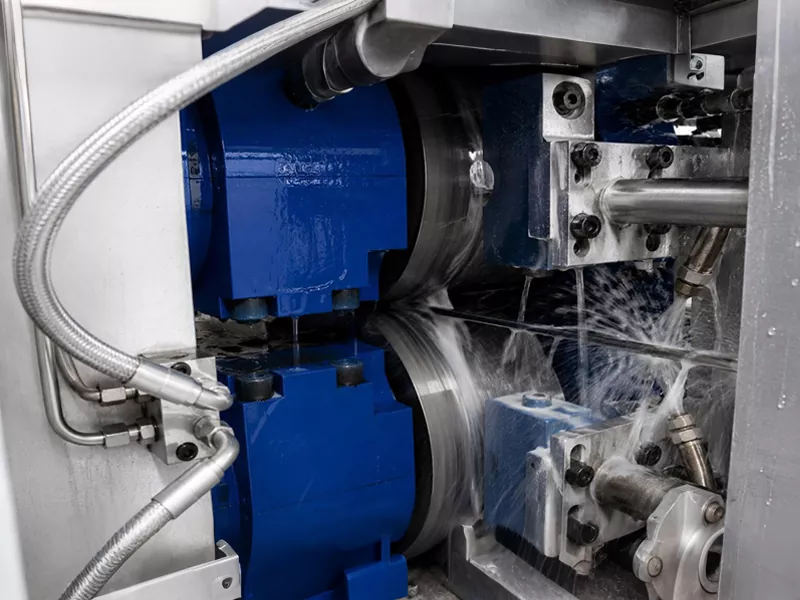

Two-roll precision rolling mill on copper flat wire production line

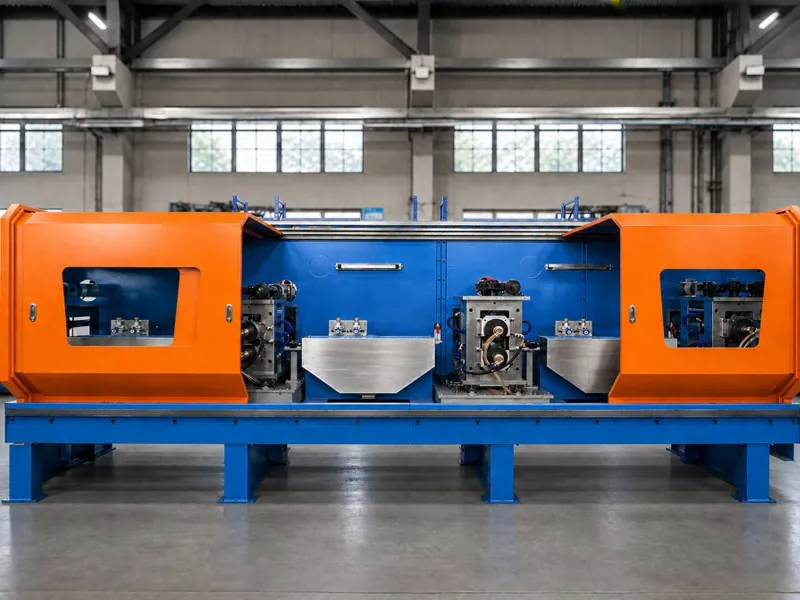

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

სრული ხაზი სპილენძის მავთულის წარმოებისთვის

ზუსტი სპილენძის ბრტყელი მავთულის ინტეგრირებული სახატავი და მოძრავი ხაზი შექმნილია ელექტრული გამტარების წარმოებაში მაღალი განზომილებიანი სიზუსტის მოთხოვნისთვის. მაქსიმალური სიჩქარით 400 მ/წთ, ის კარგად არის შესაფერისი სპილენძის ბრტყელი მავთულის ფართომასშტაბიანი უწყვეტი წარმოებისთვის.

ჩვეულებრივი დამოუკიდებელ მოძრავ პროცესებთან შედარებით, ინტეგრირებული ხაზი გამორიცხავს მასალის შუალედურ დამუშავებას და უზრუნველყოფს უმაღლესი განზომილებიანი თანმიმდევრულობას მთელი წარმოების განმავლობაში.

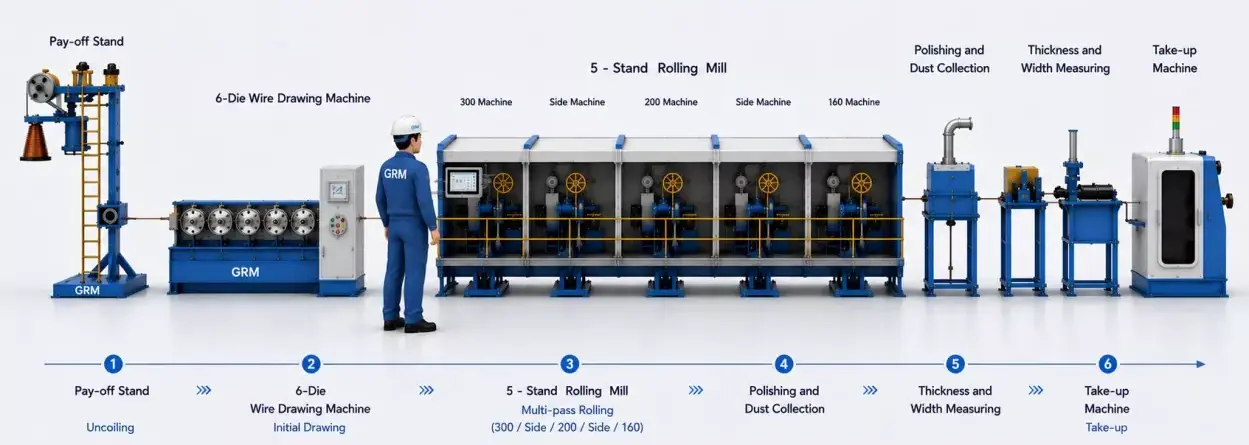

GRM integrated copper flat wire production line with 5-stand rolling mill

* საწარმოო ხაზის პროცესი შეიძლება მორგებული იყოს მომხმარებლის პროდუქტის ზომების მიხედვით

ტექნიკური მახასიათებლები

კონფიგურაციის 5-სადგამი Rolling Mill		GRM
პირველი ორმაღალი წისქვილი	Ø მმ	300
პირველი ეჯერ მილ	Ø მმ	155
მეორე ორმაღალი წისქვილი	Ø მმ	200
მეორე ეჯერ მილ	Ø მმ	155
მესამე ორმაღალი წისქვილი	Ø მმ	160
დიზაინის სიჩქარე	მ/წთ	400
მაქსიმალური Intel Wire	Ø მმ	8
დასრულებული ტოლერანტები	მმ	სისქე:±0.005 სიგანე:±0.01
ტიპიური დასრულებული ბრტყელი მავთულის ზომის დიაპაზონი	მმ	სისქე: 2.0-12 სიგანე: 0.5-4.0

ტიპიური აპლიკაციები

ემალირებული მართკუთხა მაგნიტური მავთული

CTC მუდმივად ტრანსპონირებული დირიჟორი

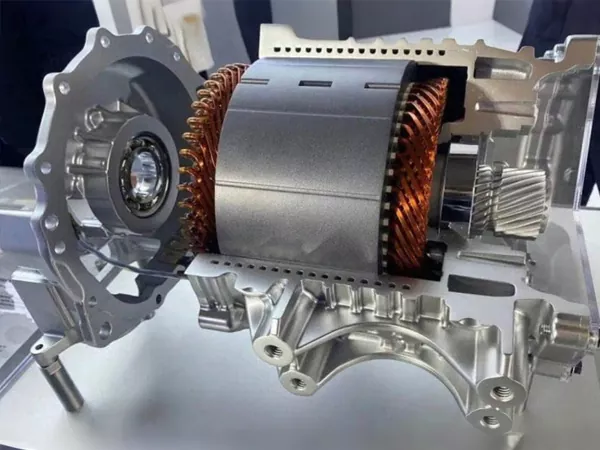

EV Motor Hairpin დირიჟორი

EV Motor Flat Wire წარმოება

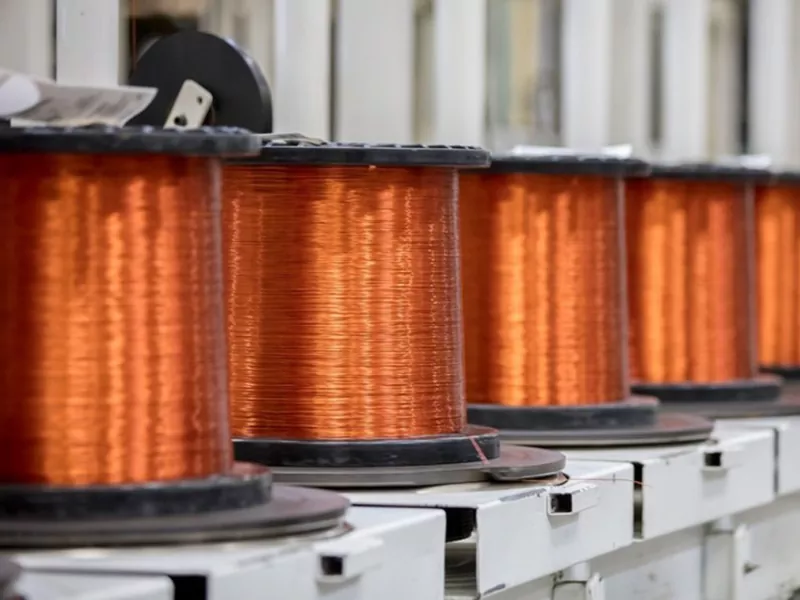

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

EV motor hairpin conductor flat wire production

FAQ

1. შეუძლია თუ არა ამ საწარმოო ხაზს სპილენძის ბრტყელი მავთულის დამზადება ტრანსფორმატორის გამოყენებისთვის?

დიახ, ხაზი განკუთვნილია მაღალი სიზუსტის სპილენძის ბრტყელი მავთულის წარმოებისთვის ტრანსფორმატორის დირიჟორებისთვის, მაგნიტური მავთულისთვის და სხვა ელექტრული აპლიკაციებისთვის.

2. შესაძლებელია თუ არა ზუსტი სპილენძის ბრტყელი მავთულის ინტეგრირებული სახატავი და მოძრავი ხაზის მორგება?

დიახ, GRM გთავაზობთ საწარმოო ხაზის მორგებულ გადაწყვეტილებებს თქვენი შეყვანის მასალის, დასრულებული მავთულის ზომებისა და წარმოების მოთხოვნების საფუძველზე.

3. რა სიზუსტეს შეიძლება მიაღწიოს ზუსტი მოძრავი პროცესმა?

სისტემას შეუძლია მიაღწიოს სისქის ტოლერანტობას ± 0,005 მმ-მდე და სიგანის ტოლერანტობას ± 0,01 მმ-მდე ზუსტი სპილენძის ბრტყელი მავთულის წარმოებისთვის.

4. რატომ ავირჩიოთ ინტეგრირებული სახაზავი და მოძრავი ხაზი ცალკეული მანქანების ნაცვლად?

ინტეგრირებული სპილენძის ბრტყელი მავთულის წარმოების ხაზი აუმჯობესებს ეფექტურობას, ამცირებს მასალების დამუშავებას და უზრუნველყოფს პროდუქტის უფრო სტაბილურ კონსისტენციას.

ეძებთ მორგებულ სპილენძის ბრტყელი მავთულის წარმოების გადაწყვეტას?

GRM გთავაზობთ სრულ საინჟინრო გადაწყვეტილებებს თქვენი მასალის სპეციფიკაციებზე, დასრულებული მავთულის ზომებზე და ქვემოთ განაცხადის მოთხოვნებზე დაყრდნობით.

დაუკავშირდით ჩვენს საინჟინრო გუნდს ტექნიკური კონსულტაციისთვის და მორგებული საწარმოო ხაზის დიზაინისთვის.
